دستگاه تست کابل شبکه

توسط admin | گروه مقاله های کامپیوتر | 1394/05/10

نظرات 0

 همانگونه كه مي دانيد يكي از مهمترين و پيچيده ترين شاخه هاي دانش كامپيوتر ، بخش شبكه هاي كامپيوتري مي باشد. در اين بخش دستگاه هاي بسيار گوناگوني به كار ميرود. يكي از اصلي ترين آنها انواع آزمون كننده هاي شبكه يا Network testers ميباشند. با توجه به پيچيدگي و گستردگي كار در شبكه ها عيب يابي ، كارشناسي و بررسي آنها مستلزم صرف هزينه و وقت زيادي است. البته بايد گفت در برخي موارد كه شبكه داراي پيچيدگي باشد يافتن و رفع ايراد بدون مجهز بودن به دستگاه هاي تستر ، ناممكن مي باشد. بويژه اگر به طراح و مجري شبكه نيز دسترسي نباشد.

براي نمونه فرض كنيد در ساختماني 4 طبقه در هر طبقه 24 گره يا Node شبكه وجود داشته باشد. كابل ها درون كانال هاي ويژه ديوارها كار كذاري شده اند و حدود 2500 متر كابل مصرف شده است. پس از اتصال رايانه ها به شبكه برخي از آنها به شبكه داخل Login نمي شوند. حتي تصور آن كه بايد چنين شبكه اي را ( كه تازه داراي مقياسي خيلي بزرگي هم نمي باشد. ) بدون تستر مورد بررسي قرار داد و پس از عيب يابي به رفع آن اقدام نمود سر را گيج مي كند!! اينجاست كه اهميت فوق العاده دستگاه هاي عيب ياب و تستر شبكه ارزشمندي كار آنان نمايان مي گردد. در اين نوشتار بر آن هستيم يكي از نوين ترين و بهترين اينگونه دستگاه ها به نام LAN Smart را حضورتان معرفي نماييم.

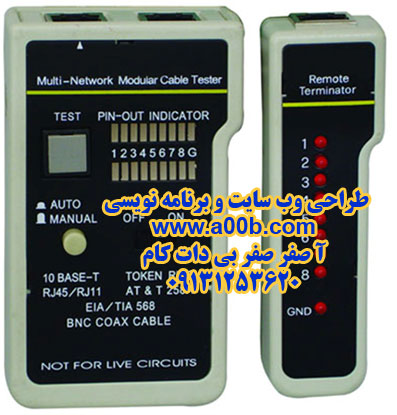

دستگاه تست کابل شبکه

دستگاه مزبور يك تستر دستي كابل چند كاره ديجيتالي با فناوري بسيار پيشرفته مي باشد. اين وسيله بسيار سودمند علاوه بر عيب يابي ساده اتصالات سيم ها در شبكه نظير اتصال باز يا كوتاه ( Short / Open ) ، زوج سيم هاي از هم جدا شده يا اشتباه بسته شده و غيره را مي تواند بصورت بلادرنگ ( real time ) و با استفاده از فن آوري Time Domain Reflect meters - TDR ( بازتاب سنج دامنه زمان ) طول يك كابل را نيز محاسبه كرده و ارائه دهد. نتايج ارائه شده توسط اين وسيله بصورت پايه به پايه ( pin to pin format ) مي باشد.
اگر هرگونه ايراد اتصال Short يا  Openدركابل باشد ، LAN Smart آن را پيدا كرده ، مكان يابي نموده و نتيجه را نشان خواهد داد. اين وسيله همچنين قادر به ارسال علائم و سيگنال هاي صوتي است تا بوسيله آن بتوان كابل هاي نظير و مشابه را پيدا نمود. كاربران نيز مي توانند با ارسال علائم خودكار ( auto negation signals ) پورت هاي ( Ports ) نظير در هاب hub يا سوئيچ را پيدا كنند.
به بيان ديگر اين وسيله در برگيرنده يك مولد صدا و يك پورت ياب خودكار است كه نتايج كار خود را در يك نمايشگر LCD و بصورت پايه به پايه نمايش مي دهد. فنوري پيشرفته اين وسيله موجب دقت بسيار زيادي در برآورد طول كابل ها و مكان يابي اشكالات حتي در انتهاي كابل مي گردد.
اين دستگاه بسيار مناسب و اقتصادي است. كاركرد با آن بسيار ساده مي باشد. كارايي ها گوناگون و پيشرفته آن ، دستگاه مزبور را تبديل به تستري مناسب براي كارشناسان و نصابان حرفه اي شبكه كرده است.



برخي ويژگي هاي Cable Tester

  • داراي فن آوري TDR يا همان بازتاب سنج دامنه زمان مي باشد. بوسيله اين فناوري مي توان با اتصال دستگاه تنها به يك سر كابل ، طول آن را اندازه گرفت.
  • اتصال هاي كوتاه ، باز ، زوج سيم هاي اشتباه و وارونه بسته شده يا جدا شده از هم و نيز وضعيت پوسته و شيلد Shield كابل را بررسي مي كند.
  • با فنا وري پورت ياب PORT Finder مي تواند سوكت هاي متناظر را بر روي هاب يا سوئيچ مكان يابي نمايد.
  • طول كابل هاي  STP و UTP را اندازه گيري مي كند.
  • داراي قابليت تنظيم سرعت پخش سنجش و كاليبراسيون ( Velocity of Propagation Adjustable Calibrate )براي كابل هاي غير استاندارد مي باشد تا بوسيله آن دقت اندازه گيري افزايش پيدا كند.
  • واحد اندازه گيري آن متر و فوت مي باشد.
  • مولد صداي آن بر روي كليه پايه هاي اتصال و نيز تك تك آنها عمل مي كند.
  • نتايج آزمون بصورت يك نقشه بر روي تك تك پايه هاي سيم نشان داده ميشود.
  • سازگار با كليه سيم هاي زوج به هم تابيده از نوع CAT3 , 4 , 5 , 6 ميباشد.
  • طول كابل هاي توده اي و انباشته را نيز اندازه گيري مي كند.
