بررسی شبکه های NgN

شبکه های نسل آینده بخش بیست وسه

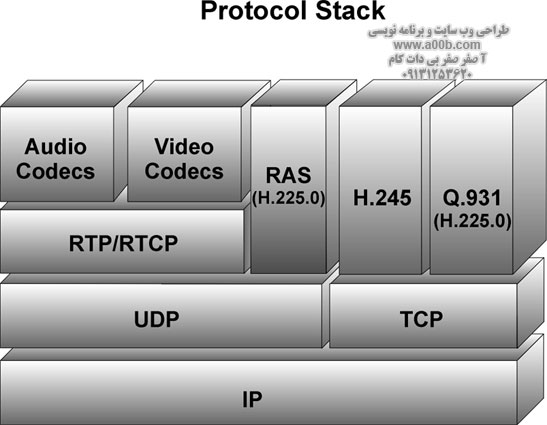

H.323 protocol stack

H.323 protocol stack
اولين نكته قابل توجه فقدان لايه (Link layer)2 و لايه اول (physical) مي باشد زيرا هيچ برتري بر آن چيزي كه بايد باشد ندارد. نكتة ديگر اين است كه اين شكل (به طور مصنوعي) پروتكلهاي سيگنالينگ و كنترل از ديگر رسانه ها جدا كرده است. كه البته اين صرفاً به دليل واضح تر نشان دادن سرويسها مي باشد.
شكل زير ارتباط بين اجزاي منطقي كه ساختمان يك سيستم با شبكه بر مبناي H.323 را مي سازد نشان مي دهد.

H.323 components
H.323 components
همانطور كه ذكر شد اين اجزا عبارتند از ترمينالها (پايانه ها)، گذرگاهها (gateways)، دروازه بانها (gatekeeper) و واحدهاي كنترل چند نقطه اي (MCU) كه در اينجا به شرح مختصري از آنها مي پردازيم.
ترمينالها اغلب به نقاط انتهايي اشاره دارند آنها كنفرانس هاي نقطه به نقطه يا چند نقطه را براي audio و به صورت اختياري براي ويدئو و ديتا تأمين مي كنند.
گذرگاهها اتصالاتي هستند كه به شبكه هاي PSTN براي نقاط انتهايي H.323 يا شبكه هاي مختلف ديگر براي مثال يك شبكه بر مبناي SIP.
دروازه بانها كنترل پذيرش (امنيت يا ارزيابي) و همچنين سرويسهاي ترجمة آدرسها براي ترمينالها يا گذرگاهها را تأمين مي كنند.) در version سه مشخصات دروازه بانها همچنين با يكديگر براي ادارة اتصال بخشهاي جداگانه را اداره مي كند (A و B). اين شكل نمايش مي دهد كه هر منطقه توسط يك WAN كه از طريق يك router ارتباط دارد جدا شده است. البته لازم نيست كه دقيقاً مرز اين مناطق مشخص شود. MCUها وسايلي هستند كه به 3 يا تعداد بيشتري از ترمينالها و گذرگاهها اجازه مي دهند به صورت audio و يا video با يكديگر كنفرانس كنند. MCU از يك بخش كنترل MC و يك برقرار تماس H.323 يك پروسه پيچيده است كه با ارزيابي منابع و با اجازه دروازه بانها شروع به كار مي كنند (مطابق شكل زير)

H.323 potocol exchange
H.323 potocol exchange
اين پروسه توسط يك تقاضا راه اندازي مي شود هنگامي كه يك مشترك بخواهد با استفاده از H.225 يك ارتباط با دسته ديگري برقرار كند. بعد از اينكه دروازه بان اعتبار شماره گيرنده و دسترسي به منابع شبكه را ارزيابي كرد آدرس IP كه در يك انتهاي دور به نام Party يا دسته قرار دارد دوباره به شماره گيرنده برگشت داده مي شود.
دسته تماس گرفته شده براي پذيرش مكالمه بايد با دروازه بان (gatekeeper) ارتباط برقرار كند و درخواست اجازه كند. براي استفاده از منابع شبكه (با استفاده از پيغام H.225) درست وقتي كه كلمة سيگنالهاي gatekeeper درست باشد دسته تماس گرفته شده يا calledproxy مي تواند مكالمه را بپذيرد در پروسه پذيرفتن مكالمه دو دسته ترمينالها الگوريتم هاي كد كردن صوت را انتقال مي دهند و هنگامي كه مذاكره يا انتقال يك نتيجه مناسب يافت دو دسته مي توانند با هم مرتبط شوند.
SIP در مقابل H.323
SIP براي كم وزن شدن درنظر گرفته شده بود، بويژه براي استفاده در اينترنت. جانشيني ها در مقابله با H.323 كه يك استاندارد كلي براي مذاكره چند رسانه اي برروي هر شبكه packet است، تغيير زيادي از پروتكل ها(پيش نويس ها)براي سيگنال ها، call control، madia control و كدگذاري و كشف كد را پوشش مي دهد.
طي چند سال گذشته SIP داشت تا حدودي رقيب H.323 مي شد. حمايت صنعت به طور رسمي از H.323 محكم تر و قوي تر شد. براي اينكه H.323 نسبت به SIP قديمي تر مي باشد و همچنين شركت مايكروسافت، Netmeeting را بر اساس استاندارد H.323 بنيان گذاري كرده است. اما حالا داده هاي جدول ها به نفع SIP تغيير داده شده است كه در نظر برخي ها براي كارايي بيشتر و استفاده آسان تر مورد توجه قرار گرفته است.
بحث قابل توجه اي كه در صنعت و محافل دانشگاهي به وجود آمده، اين است كه H.323 براي نصب كال هاي تلفن و ارتباطات چند رسانه اي در اينترنت بهتر است يا SIP؟
تفاوت اصلي بين SIP و H.323 در جدول مقابل خلاصه شده است. اولين مشاهده مهم اين است كه SIP يك پرتكل است. در صورتيكه H.323، چهارچوبي است كه شامل چندين پرتكل است. عمده ترين تفاوت اين است كه H.323 در پرتكل هاي متفاوتي براي سيگنال (RAS , call setup) و كنترل كال استفاده مي شود. SIP اين عملكردها را در يك پرتكل علامتي پوشش مي دهد. علاوه بر اين H.323 شامل استانداردهاي رمزگذاري براي استفاده كردن مي باشد. درحاليكه SIP اينچنين نيست.
شايد جواب قطعي براي اين سؤال كه SIP بهتر است يا H.323 وجود نداشته باشد. پاسخ اين سؤال به محيط و كاربرد بستگي دارد.
واقعيت اين است كه SIP به طور قابل توجهي نسبت به H.323 ساده تر مي باشد. همچنين قابليت انعطاف پذيري بالاي، مدل client-server باعث مي شود تا SIP قابليت درجه بندي بيشتري نسبه به H.323 استاندارد جامع تري است كه همچنين عملكردهاي gateway و كدگشايي را پوشش مي دهد به بيان ديگر، H.323 كمتر براي تنظيم اينترنت محدود شده است و مي تواند هر تماس و مذاكره بين انواع مختلف شبكه ها را حمايت كند.
Gatekeeperهاي H.323 و SIP serverها اجزاي رايجي را دارند كه مي توانند با عملكردهاي IN همكاري كنند.
پروتكل‌هاي‌كنترل گذرگاه رسانه media gateway control protocol
در شبكه مالتي پلكس تقسيم زماني TDM (PSTN يا شبكه موبايل زميني عمومي PLMN) سوئيچ ها اطراف يك نقشه سوئيچ و يك برنامه نرم افزاري كنترلي SPC و خطوط اتصال سازماندهي شده اند. براي استفاده از ارتباطات IP براي ارتباط دادن ارتباطات صوتي به يكديگر يك معماري مدار سوئيچ متلاشي (تجزيه شده) ايجاد مي شود.
پشت اين ساختار تجزيه شده دلايل زيادي وجود دارد:
احتياج به ادامه دادن (براي حداقل يك مدت كوتاه به متوسط) براي واسطه يا interface شدن به شبكه TDM.
ادامه براي استفاده كردن از تمام ميليونها خط به وجود آمده از كدها و براي بشر كه سالهاي زيادي برروي نرم افزار SPC تحقيق كرده است.
قابليت توسعه، اين ساختار اجازة يك جدايي بين پردازش كنترل مكالمه و اجزاي كانال صوت را مي دهد.
نرم افزار كنترل مكالمه مي تواند به سمت آخرين و بزرگترين سخت افزار IP سيستم هاي در حال كار، اعمال درحال ترقي پيش برود.
ساختار مدار سوئيچ تجزيه شده احتياج به تابع نقشه سوئيچ TDM را از ميان برداشته و آن را با يك شبكه IP جايگذاري كرده است.
خطوط ارتباطي اصلي كه صورت را خاتمه مي دهند به Media gateway (MG) و خطوط ارتباطي سيگنالينگ Signaling gateway تغيير مي يابد. تغيير اساسي جدا شدن SPC و تبديل شدن آن به كنترل كننده گذرگاه gateway controller مي باشد.
در مدارهاي سوئيچ SPC به يك كنترل باس دروني ارتباط داده مي شود كه واسطه بين ماتريس سوئيچ و خطوط اتصال است، از وقتي كه مدارهاي سوئيچ به بخشهاي جزئي تقسيم بندي شد، كنترل باس براي كنترل خطوط اتصال بايد كشيده مي شود. كنترل باسي كه اين خطوط را كنترل مي كرد توسط media gateway control protocol جايگذاري شد.
شكل زير اين متلاشي شدن (تجزيه) را نشان مي دهد.
