مهندسی نرم افزار UML نوبت دهی وام بانکی بخش هفتم
سناریوی Use Case تایید حساب
|
سناریوی شماره 6
|
سیستم نوبت دهی وام بانکی
|
نام: تایید حساب
Actor: مدیر وب سایت
|
|
شرح سناریو: در این سناریو ، کاربر پس از وارد نمودن نام کاربری و کلمه عبور خود و تایید صحت از طرف سیستم اقدام به تایید حسابهای درخواست شده می نماید.
|
|
Assumption: منظور از مدیر وب سایت در این Use Case همان فردی است که قبلا ثبت نام نموده اند و ثبت نام آنها تکمیل و تائید شده است.
|
|
Include: Sign In
|
Extended:ایجاد حساب
|
|
(Pre-Condition): ثبت نام اکتور قبلا تکمیل شده و اکتور دارای کلمه عبور و نام کاربری می باشد.
|
|
مراحل:
|
Actor
|
System
|
|
1- اکتور بر روی تایید حساب کلیک می کند
|
2- سیستم فرم مربوط به انتخاب حساب مورد نظر را نمایش می دهد
|
|
|
3- سیستم فرم مربوط به ورود شماره حساب و دیگر اطلاعات حساب را نمایش می دهد
|
|
4- اکتور اطلاعات حساب را وارد می کند و دکمه ثبت را کلیک می کند
|
5- در صورتیکه اطلاعات وارد شده معتبر باشد و شماره حساب و شماره کارت تکراری نباشد سیستم اطلاعات حساب را ثبت و حساب مورد نظر را تایید می نماید
|
|
|
|
6- در صورتیکه اطلاعات وارد شده معتبر نباشد ویا شماره کارت ویا شماره حساب تکراری باشد سیتم پیغام خطای مناسب را نمایش می دهد.
|
|
Constraints:شماره حساب 13 رقمی و شماره کارت بصورت یک عدد 16 رقمی وارد شود
|
|
Post-Condition: حساب مورد نظر تایید شده است.
|
|
Alternative Flow:در صورتیکه شماره کارت و یا حساب تکراری باشد سیستم پیغام خطای مناسب را نمایش دهد
|
|
Exception: در صورتی که پیغام تایید حساب نمایش داده نشود اکتور از تایید اطلاعات اطمینات داشته باشد.
|
نمودار توالی Use Case تایید حساب

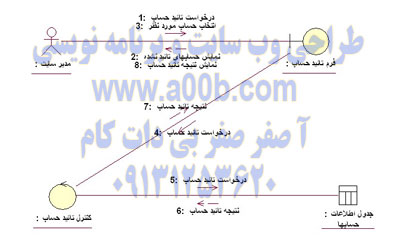

نمودار همکاری Use Case تایید حساب
نمودار فعالیت Use Case تایید حساب
