مهندسی نرم افزار uml سیستم توریسم بخش یازدهم
1 -6-9-6- سناریوی Use Case درخواست رزرو اتاق هتل توسط مشتری
|
سناریوی شماره 15
|
سيستم E-Tourism
|
نام: درخواست رزرو اتاق
Actor: مشتری
|
|
شرح سناریو: در این سناریو ، مشتری از طريق سيستم E-Tourism تقاضای رزرو اتاق هتل می نماید. (رزرو به 3 طریق تماس تلفنی ، مراجعه و یا از طریق آنلاین انجام می شود.)
|
|
Assumption: منظور از Actor در این Use Case مشتري مي باشد كه براي انجام عمليات توريستي وارد وب سايت مي شود.
|
|
Include: مشتری
|
Extended:
|
|
(Pre-Condition): مشتری قبلا اتاقی را رزرو ننموده است.
|
|
مراحل:
|
Actor
|
System
|
|
1- مشتری درخواست رزرو اتاق را به وب سايت ارائه می دهد.
|
2- سیستم وب سايت E-Tourism به بررسی اتاقهای آزاد می پردازد.
|
|
|
3- در صورتی که اتاق آزادی موجود بود با دریافت مبلغی به عنوان بیعانه اتاق رزرو می شود.
|
|
|
4- تائیدیه رزرو به مشتری داده می شود.
|
|
5- مشتری پس از دریافت تائیدیه از سیستم خارج می شود.
|
|
|
Constraints: بدون تایئیدیه از طرف مشتری و دریافت بیعانه ، اتاق هتل رزرو نخواهد شد.
|
|
Alternative Flow: در صورتی به عناوینی سیستم قادر به رزرو نبود باید به مشتری پیغام مناسب داده شود.
|
|
Exception: در صورتی که در این محل امکان رزرو اتاق برای مشتری وجود نداشت باید آدرس هتلهای دیگر به مشتری داده شود.
|

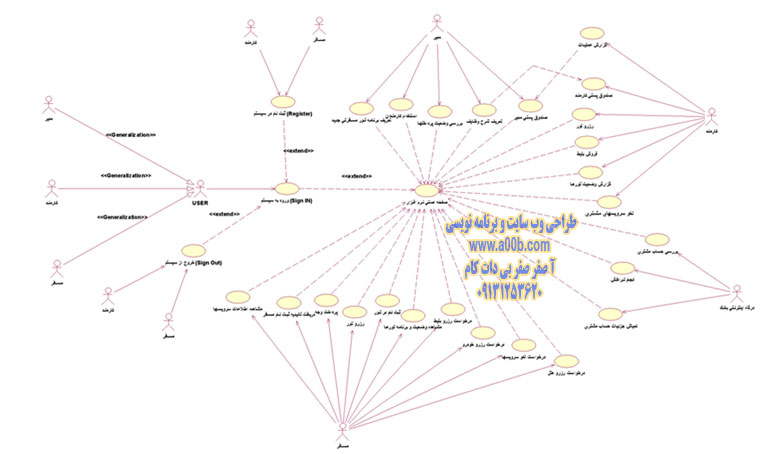

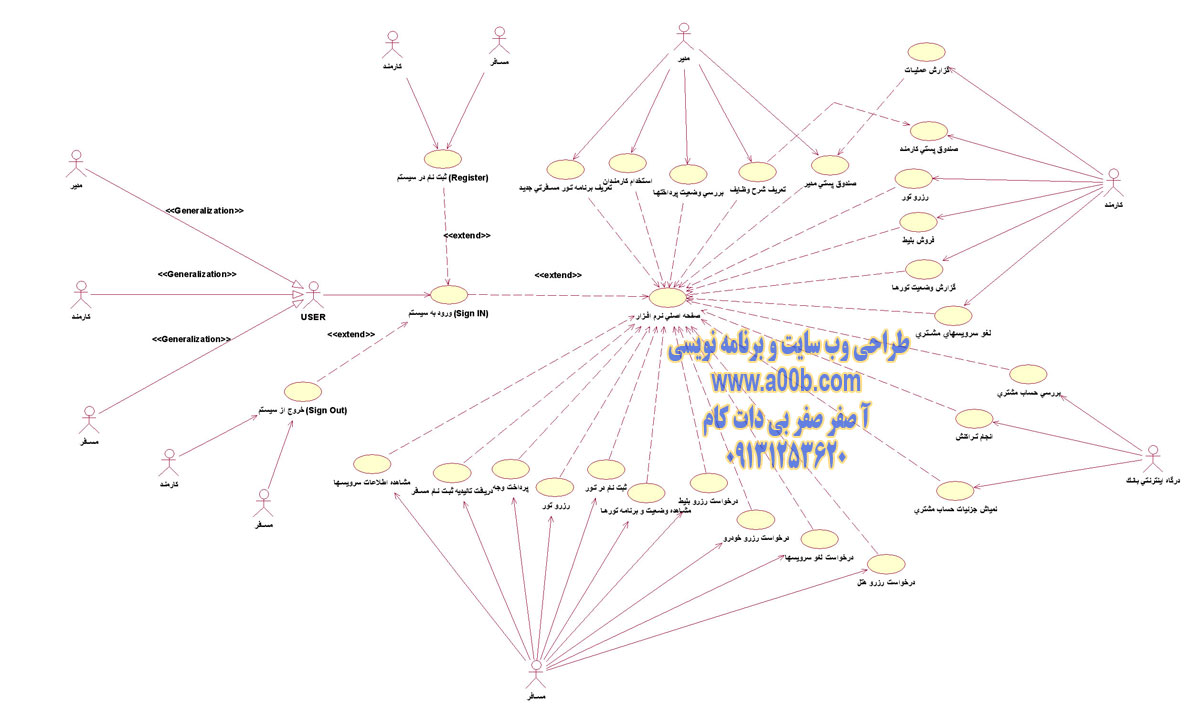

1-71- نمودار Usecase كلي سيستم E-Tourism
