پروژه مهندسی نرم افزار هتل

سیستم هتل بخش پنجاه و هفت

توسط maryam | گروه مهندسی نرم افزار | 1394/08/16

نظرات 0

 سناریوی Use Case بررسی سند پرداخت



سناریوی شماره 36

سیستم هتل

نام: بررسی سند پرداخت

Actor: مدیر ارشد سیستم هتل و اپراتور حسابداری

شرح سناریو: در این سناریو ، مدیر پس ازورود به سیستم ، در صورتی که درخواستی مبنی بر تائید پرداخت موجود بود به بررسی سند پرداخت آن می پردازد.

Assumption: منظور از مدیر در این Use Case در حقیقت فردی است که نظارت بر تمامی امور موجود در هتل را انجام می دهد و بالاترین شخص از نظر سطوح دسترسی به اطلاعات می باشد و می تواند هر گونه ویرایشی در اطلاعات که درج شده انجام دهد.

Communicate: مدیر

Extendedصفحه اصلی نرم افزار

(Pre-Condition): عملیات نیاز با تائید مدیر دارد.

مراحل:

Actor

System

1- مدیر بر روی نمایش درخواستهای تائید پرداخت وجوه کلیک می نماید.

2- سیستم لیست درخواستهایی که نیاز به تائید مدیر دارند را نمایش می دهد.

3- مدیر درخواستها را بررسی می نماید و در صورت تطابق با موازین ،  بر روی تائید کلیک می نماید.

4- سیستم صفحه مربوط به تائید را نمایش می دهد.



5-مدیر بر روی انتقال نتیجه بررسی به اپراتور حسابداری کلیک می کند.

6-سیستم نتیجه بررسی سند را به اپراتور انتقال می دهد.

Constraints: عملیات بدون تائید مدیر عامل نباید اجرا شوند.

Post-Condition: پس از تائید ، درخواست کننده می تواند عملیات مورد نظر را انجام دهد.

Alternative Flow: در صورتی که مدیرعامل در دسترس نبود و سندی نیاز فوری به بررسی داشت سیستم باید به گونه ای سند را مورد بررسی معاون قرار دهد.

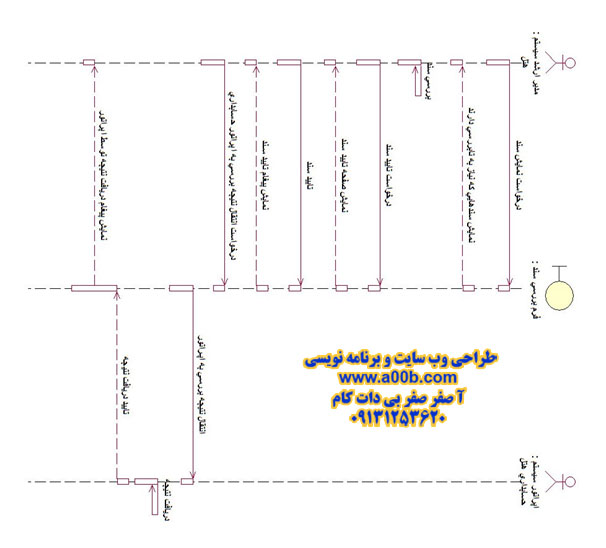

نمودار توالی بررسی سند پرداخت

 نمودار توالی بررسی سند پرداخت

نمودار همکاری بررسی سند پرداخت
  نمودار همکاری بررسی سند پرداخت
سناریوی Use Case ارائه دستور پرداخت



سناریوی شماره 37

سیستم هتل

نام: ارائه دستور پرداخت

Actor: : مدیر ارشدسیستم هتل و اپراتور حسابداری

شرح سناریو: در این سناریو ، مدیر پس ازورود به سیستم ، در صورتی که درخواستی مبنی بر تائید پرداختها موجود بود ، پس از بررسی اسناد پرداختی آن دستور پرداخت آن را صادر می کند.

Assumption: منظور از مدیر در این Use Case در حقیقت فردی است که نظارت بر تمامی امور موجود در هتل را انجام می دهد و بالاترین شخص از نظر سطوح دسترسی به اطلاعات می باشد و می تواند هر گونه ویرایشی در اطلاعات که درج شده انجام دهد.

Communicate: مدیر

Extendedصفحه اصلی نرم افزار

(Pre-Condition): عملیات نیاز با تائید مدیر دارد.

مراحل:

Actor

System

1- مدیر بر روی نمایش درخواستهای تائید پرداخت وجوه کلیک می نماید.

2- سیستم لیست درخواستهایی که نیاز به تائید مدیر دارند را نمایش می دهد.

3- مدیر درخواستها را بررسی می نماید و در صورت تطابق با اسناد پرداختی ،  بر روی تائید کلیک می نماید.

4- سیستم صفحه مربوط به تائید را نمایش می دهد.



5- سیستم پیغامی مبنی بر تایید و یا عدم تایید دستور پرداخت را نمایش می دهد.

Constraints: عملیات بدون تائید مدیر عامل نباید اجرا شوند.

Post-Condition: پس از تائید ، درخواست کننده می تواند عملیات مورد نظر را انجام دهد.

Alternative Flow: در صورتی که مدیرعامل در دسترس نبود و دستور پرداختی نیاز به تائید فوری داشت سیستم باید به گونه ای ای دستور العمل را به تائید معاون برساند.
